LED Arbejdslys til Modulvogne og Selvkørende Aksler
LED Arbejdslys til Modulvogne og Selvkørende Aksler
Krav, belysningszoner og optimale lysløsninger til sikker håndtering af tungt maskineri og industritransport på danske veje
Lumen anbefalet til tungvognsbelysning
Højeste IP-klasse til industrimiljøer
Optimal farvetemperatur til arbejdslys

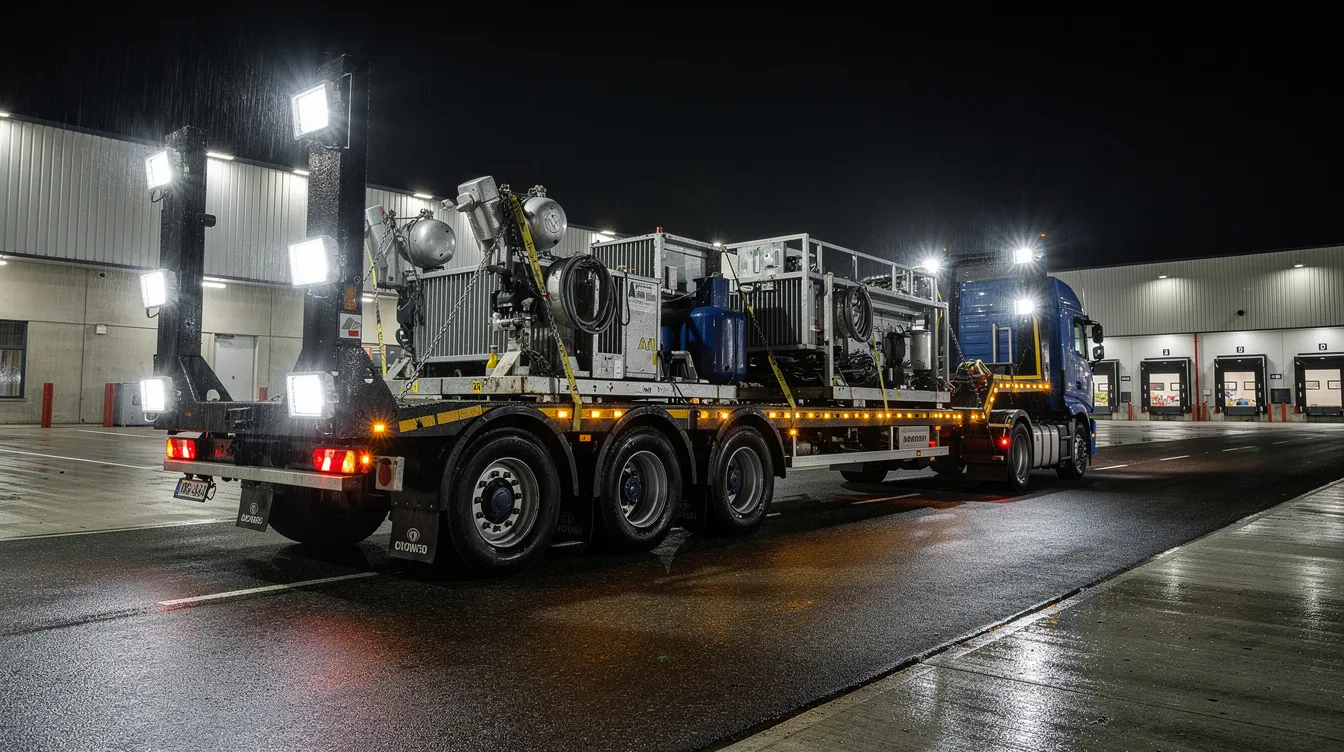

Hvad er kravene til LED arbejdslys på modulvogne og selvkørende aksler i Danmark?
Modulvogne og selvkørende aksler er underlagt særlige danske og EU-regler om arbejdslys, positionslys og advarselslys. Køretøjer over 3.500 kg skal overholde ECE-regulativ R10 og Færdselslovens krav til belysning. Korrekt LED-belysning er ikke valgfrit – det er en lovmæssig forpligtelse og en afgørende sikkerhedsfaktor.
Transport af tungt maskineri på danske veje stiller ekstraordinære krav til belysningsudstyr. Modulvogne, selvkørende aksler og specialtransportkøretøjer opererer ofte under vanskelige forhold – dårligt vejr, mørke, smalle veje og komplekse lastningsoperationer. En undersøgelse viser, at op til 34% af alle ulykker med tungt maskineri sker under lyssvage forhold eller i mørke. Korrekt installeret LED arbejdslys kan reducere den risiko markant.
I Danmark regulerer Færdselsloven og Bekendtgørelse om køretøjers indretning og udstyr (BEK nr. 542) de konkrete krav til belysning på tungtransportkøretøjer. For selvkørende aksler og modulvogne gælder desuden særlige dispensationsregler fra Vejdirektoratet, som typisk inkluderer krav om godkendte eskortkøretøjer og specifik afmærkning med belysning.
Hvilke belysningszoner skal dækkes på en modulvogn?
En modulvogn skal som minimum have belysning i fem kritiske zoner: front, hæk, sider, lastflade og koblingspunkter. Derudover kræves varsellys (orange blink) og konturnys. Arbejdslys til lastning og losning er obligatorisk ved natdrift og anbefales kraftigt i alle situationer.
Zone 1: Frontbelysning
- ✓ Positionslys minimum 2 stk. hvide
- ✓ Fjernlys godkendt til vejen
- ✓ Konturlys ved bredde over 2,1 m
- ✓ Minimum 1.500 lumen per lygte
Zone 2: Hækbelysning
- ✓ Røde baglygter minimum 2 stk.
- ✓ Bremselys med øget lysstyrke
- ✓ Baklygte hvid ved bakning
- ✓ Reflekterende afmærkning E-godkendt
Sidebelysning og konturlys på brede transporter
Modulvogne er ofte 3-5 meter brede og kan strække sig over 60 meter i længden. Ved bredde over 2,1 meter kræver dansk lovgivning obligatorisk konturlys langs siden. LED strips med minimum 5 watt per meter og IP67-klassificering er den foretrukne løsning til dette formål.
Vigtigt: Konturlys krav ved specialtransport
Køretøjer over 2,55 meter bred kræver gule/hvide konturlys foran og røde bagved. LED konturlysbånd med IP67 og minimum 200 lumen/meter er standarden. Konturlysbånd skal være synlige fra minimum 150 meters afstand under normale vejforhold.

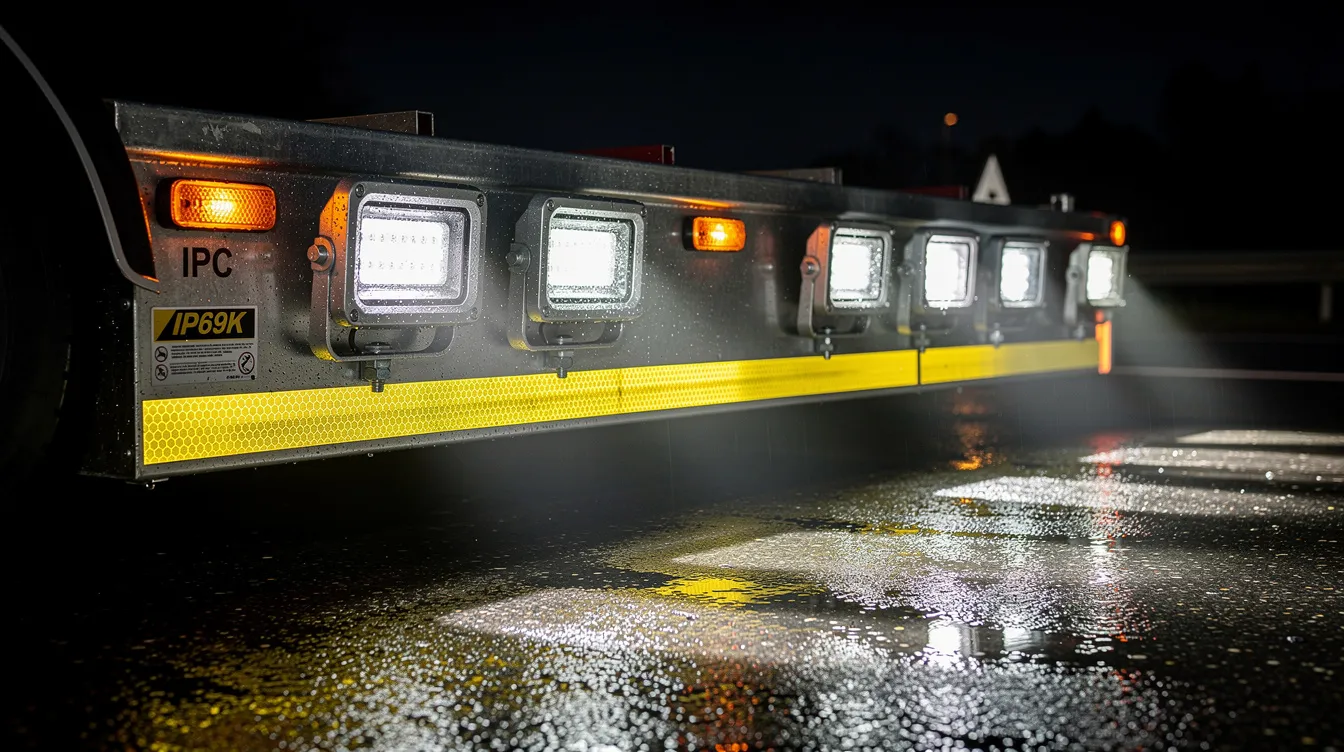

Hvordan vælger man det rigtige LED arbejdslys til selvkørende aksler?
Valget af LED arbejdslys til selvkørende aksler afhænger af tre faktorer: lyseffekt målt i lumen, IP-klassificering i forhold til driftsmiljø, og farvetemperatur optimeret til opgaven. Til industri- og havnemiljøer anbefales minimum IP67, 5.000K farvetemperatur og 10.000+ lumen per arbejdslygte.
| Arbejdslys type | Lumen | IP-klasse | Anbefalet zone |
|---|---|---|---|
| Flood-lygte (bred) | 8.000-12.000 lm | IP67-IP69K | Lastflade, omkringliggende arbejdszone |
| Spot-lygte (smal) | 10.000-15.000 lm | IP67 | Koblingspunkter, akselnavle |
| Combo flood/spot | 12.000-20.000 lm | IP68 | Front og hæk på selvkørende aksler |
| LED-lygtebar | 20.000-50.000 lm | IP67-IP69K | Frontmonteret på traktionsenhed |
IP-klassificering: Hvad betyder det for industritransport?
IP-klassificeringen beskriver en lygte's beskyttelse mod støv og vand. For modulvogne og selvkørende aksler er dette afgørende. Køretøjer opererer i havne med saltvand, på byggepladser med støv og mudder, samt i al slags dansk vejr. En lygte med IP67 tåler kortvarig nedsænkning i vand op til 1 meter i 30 minutter, mens IP69K er den stærkeste klassificering og modstår højtryksrensning med varmt vand.
IP-klassificeringsoversigt til industrikøretøjer
- IP65: Beskyttet mod vandstråler – egnet til normale vejforhold
- IP67: Nedsænkning 1m i 30 min – anbefalet minimum til modulvogne
- IP68: Kontinuerlig nedsænkning – til havne og vandudsatte miljøer
- IP69K: Højtryksrensning – det absolut bedste til tungt industri
Hvorfor er farvetemperatur kritisk ved nattransport af tungt maskineri?
Farvetemperatur målt i Kelvin (K) påvirker direkte, hvor godt operatøren kan vurdere afstande, kontraster og detaljer under lastning og lossning. Forskning viser, at 5.000-6.000K (neutralt til køligt hvidt lys) øger kontrastopfattelsen med op til 40% sammenlignet med traditionelt gult halogen-lys på 3.200K.
Til lastning og lossning af tungt maskineri på modulvogne er 5.000K den gyldne standard. Denne farvetemperatur svarer til dagslys og giver den bedste visuelle klarhed til at vurdere afstande, se løftepunkter og bedømme kobling af akselenheder. For vejkørsel i tåge anbefales dog 3.000-4.000K, da koldt lys reflekterer mere i tåge og nedsætter sikten.
Varmt hvidt lys – tåge og snevejr
Neutralt dagslys – optimal til arbejdslys
Køligt hvidt – vejtransport klarvejr
Hvor skal advarselslys og varsellys placeres på modulvogne?
Orange blinkende varsellys er obligatorisk på alle specialtransporter i Danmark. Minimum ét varsellys monteres på traktionsenheden, og ved transport bredere end 3,5 meter kræves varsellys på begge sider af lasten. LED varsellys med minimum 400 candela og ECE R65-godkendelse er lovkravet.
Placering af advarselslys er reguleret i detaljer. På modulvogne monteres varsellys typisk i en højde på 1,5-3 meter for at sikre maksimal synlighed. LED-varsellys er langt overlegne i forhold til traditionelle roterende varsellys, da de aktiveres øjeblikkeligt, har ingen bevægelige dele og holder 50.000+ driftstimer mod halogenens 2.000 timer.
Specifikke krav til selvkørende akslers advarselslys
-
⚠
ECE R65 godkendelse: Alle varsellys skal bære dette godkendelsesmærke. Det sikrer blinkfrekvens på 60-120 blink/minut og minimum 400 cd lysstyrke.
-
⚠
360 graders synlighed: Selvkørende aksler, der kan køre i alle retninger, kræver rundtlysende varsellys med fuld 360 graders dækning.
-
⚠
Magnetmonterede systemer: Til midlertidige installationer er magnetmonterede LED varsellys med 12/24V direkte forbindelse tilladt – forudsat ECE R65-godkendelse.
-
⚠
Ekstra eskortvarsellys: Eskortkøretøjer ved specialtransport skal have ECE R65-godkendte LED-varsellys på tag med minimum 600 cd lysstyrke.
Hvornår kræves der ekstra arbejdslys under lastning og lossning?
Ekstra arbejdslys er lovmæssigt krævet ved al lastning og lossning i mørke samt i perioder med begrænset sigtbarhed under 100 meter. I praksis anbefaler vi altid arbejdslys ved disse operationer, da fejl under lastning af tungt maskineri kan have fatale konsekvenser.
Danske arbejdsmiljøregler (AT-vejledning) supplerer Færdselslovens krav og stiller krav om tilstrækkelig belysning på arbejdspladser, inklusiv mobile arbejdspladser som modulvogne under lastning. Minimum 50 lux på arbejdsfladen er kravet til enkle arbejdsopgaver, mens præcisionsopgaver kræver 200-500 lux. En enkelt 10.000-lumen LED arbejdslygte giver typisk 80-100 lux på 5 meters afstand.
Sikkerhedsadvarsel: Strømstyring er kritisk
Tungtransport arbejdslys trækker typisk 50-200 watt per lygte. En fuld LED-belysningsinstallation på en modulvogn kan kræve 500-1.500 watt samlet. Sørg altid for korrekt dimensioneret kabeltværsnit (minimum 6mm² til 100W lygter), separat sikringskredsløb og relæstyring for at undgå overbelastning af køretøjets elsystem.
Hvilke LED-lygtebar egner sig bedst til traktionsenheder på modulvogne?
LED-lygtebarer til traktionsenheder på modulvogne bør levere minimum 30.000 lumen, have en bredde på 120-150 cm og kombinere flood/spot optik. Aluminium-korpus med IP67+ sikrer lang levetid i aggressive miljøer. Combo-barer med integreret DRL (dagtidskørelys) og arbejdslys-funktion er den mest effektive løsning.
| Lygtebar størrelse | Total lumen | Effektforbrug | Anvendelse |
|---|---|---|---|
| 50 cm / 20" | 15.000-20.000 lm | 120-150W | Eskortkøretøjer og lastbiler |
| 120 cm / 48" | 30.000-40.000 lm | 240-300W | Traktionsenheder til modulvogne |
| 150 cm / 60" | 45.000-60.000 lm | 350-450W | Tunge specialtransporter og minekøretøjer |
Ekspertanbefalinger til komplet LED-belysningsløsning
Vores Anbefaling: Komplet belysningspakke til modulvogn
Baseret på teknisk ekspertise inden for LED-belysning til tunge køretøjer og dansk lovgivning anbefaler vi følgende minimumskonfiguration:
- → Frontlygtebar: 120 cm combo bar, 35.000 lm, IP67, 5.000K – til traktionsenhed
- → Arbejdslygter lastflade: 4 x flood-lygter 10.000 lm, IP69K, 360° dækning
- → Konturlys sider: LED-strips IP67, 200 lm/m, gul front – rød bag
- → Varsellys: 2 x ECE R65 LED-varsellys, 600 cd, magnetmontering
- → Baklygte med kamera: LED baklygte 1.500 lm kombineret med backkamera
Alle anbefalede produkter er ECE-godkendte og overholder dansk lovgivning for specialtransport.
Montering og installation: Undgå de klassiske fejl
Selv den bedste LED-lygte præsterer dårligt ved forkert montering. Vibrationsdæmpede monteringsbeslag er afgørende på modulvogne og selvkørende aksler, som udsættes for kraftige vibrationer ved kørsel over ujævnt terræn og industribelægninger. Anvend altid stainless steel eller galvaniserede bolte, og brug kabelgennemføringer med IP68-tætning ved alle kabelgennemgange.
- ✓ Vibrationsdæmpning: Gummibelagte monteringsbeslag reducerer vibrationsskader med op til 70% og forlænger LED-levetiden markant
- ✓ Kabelforsegling: Alle kabelgennemgange forsegles med IP68 kabelgennemføringer – saltvandskorrosion er den primære årsag til belysningsfejl
- ✓ Dedikeret kredsløb: Arbejdslys kobles altid på separat sikret kredsløb adskilt fra køre- og signallygter
- ✓ Termisk styring: Sørg for fri luftcirkulation bag lygterne – LED-temperaturen bør holdes under 85°C for optimal levetid
Opsummering: Nøglepunkter for LED arbejdslys til modulvogne
Lovkrav
- → ECE R65 varsellys er obligatorisk
- → Konturlys ved bredde over 2,1 m
- → IP67 minimum i industrimiljøer
- → Dispensation fra Vejdirektoratet nødvendig
Tekniske anbefalinger
- → 5.000K farvetemperatur til arbejdslys
- → 10.000+ lumen per arbejdslygte
- → IP69K i havne og vaskeanlæg
- → Vibrationsdæmpede monteringsbeslag
Om denne artikel: Indholdet er udarbejdet af belysningsspecialister med bred erfaring inden for LED-belysning til tunge køretøjer, specialtransport og industrikøretøjer i Danmark. Informationerne er baseret på gældende dansk og EU-lovgivning, ECE-regulativer og tekniske standarder for køretøjsbelysning. Kontakt altid en autoriseret installatør ved installation af arbejdslys på specialkøretøjer.
Ofte stillede spørgsmål
Hvad er minimumskravene til LED arbejdslys på modulvogne i Danmark?
Modulvogne skal overholde ECE-regulativ R10 og Færdselslovens krav. Minimum kræves positionslys, baglygter, bremselys og ECE R65-godkendte varsellys. Ved bredde over 2,1 meter er konturlys obligatorisk. Arbejdslys ved natdrift er lovpligtigt, og dispensation fra Vejdirektoratet er nødvendig ved specialtransport.
Hvilken IP-klasse er bedst til arbejdslys på modulvogne og selvkørende aksler?
IP69K er den højeste og bedste klassificering til tungt industri, da den modstår højtryksrensning med varmt vand. IP67 er anbefalet minimum til modulvogne og tåler nedsænkning i 1 meter vand i 30 minutter. I havnemiljøer med saltvand anbefales minimum IP68 for kontinuerlig nedsænkning.
Hvordan monterer man LED arbejdslys korrekt på en modulvogn?
Brug vibrationsdæmpede gummiberlagte monteringsbeslag, der reducerer vibrationsskader med op til 70 procent. Forsegl alle kabelgennemgange med IP68-tætninger. Kobl arbejdslys på separat sikret kredsløb med minimum 6mm² kabel til 100W lygter. Sikr fri luftcirkulation bag lygterne så LED-temperaturen holdes under 85°C for optimal levetid.
Hvad koster en komplet LED-belysningsinstallation til en modulvogn?
En komplet installation inkluderer frontlygtebar på 120 cm til 35.000 lumen, fire flood-arbejdslygter på 10.000 lumen hver, konturlys-strips, to ECE R65 varsellys og baklygte med kamera. Den samlede effektbelastning er typisk 500-1.500 watt. Kontakt ledekstralys.dk for konkret prisberegning til din konfiguration.
Hvilke danske regler gælder for varsellys på specialtransport og modulvogne?
I Danmark kræver Færdselsloven ECE R65-godkendte orange varsellys med minimum 400 candela og blinkfrekvens på 60-120 blink per minut. Ved transport bredere end 3,5 meter kræves varsellys på begge sider. Eskortkøretøjer skal have minimum 600 cd LED-varsellys på taget. Vejdirektoratets dispensation er obligatorisk ved specialtransport.
Hvilken farvetemperatur og lumenværdi anbefales til arbejdslys på modulvogne?
Til lastning og lossning anbefales 5.000K farvetemperatur, som svarer til dagslys og øger kontrastopfattelsen med op til 40 procent sammenlignet med halogen på 3.200K. Minimum 10.000 lumen per arbejdslygte anbefales. En 10.000-lumen lygte giver typisk 80-100 lux på 5 meters afstand, hvilket dækker arbejdsmiljøkravets minimum på 50 lux.
LED varsellys eller traditionelle roterende varsellys – hvad er bedst til modulvogne?
LED varsellys er klart overlegne. De aktiveres øjeblikkeligt uden bevægelige dele og holder 50.000+ driftstimer mod halogen-varsellys' 2.000 timer. Det svarer til 25 gange længere levetid. LED-varsellys er desuden mere energieffektive og vedligeholdelsesfri, hvilket er afgørende ved intensiv brug på modulvogne og selvkørende aksler.
Hvorfor kræves der konturlys på bredere modulvogne og hvad er reglerne?
Konturlys er obligatorisk ved bredde over 2,1 meter ifølge dansk lovgivning. Køretøjer over 2,55 meter kræver hvide eller gule konturlys foran og røde bagved. LED konturlysbånd skal have minimum 200 lumen per meter, IP67-klassificering og være synlige fra minimum 150 meters afstand. LED strips med minimum 5 watt per meter er den foretrukne løsning.
Hvilken størrelse LED-lygtebar egner sig til traktionsenheder på modulvogne?
Til traktionsenheder på modulvogne anbefales en 120 cm combo-lygtebar med 30.000-40.000 lumen og 240-300 watt effektforbrug. Baren bør kombinere flood og spot optik samt have IP67+ klassificering i aluminium-korpus. For tunge specialtransporter kan en 150 cm bar med 45.000-60.000 lumen og op til 450 watt være nødvendig.
Hvornår er ekstra arbejdslys lovpligtigt under lastning af tungt maskineri?
Ekstra arbejdslys er lovmæssigt krævet ved al lastning og lossning i mørke samt ved sigtbarhed under 100 meter. Danske arbejdsmiljøregler kræver minimum 50 lux på arbejdsfladen ved enkle opgaver og 200-500 lux ved præcisionsopgaver. I praksis anbefales arbejdslys altid ved disse operationer, da fejl under lastning af tungt maskineri kan have fatale konsekvenser.
Hvordan dimensionerer man elsystemet til LED arbejdslys på en modulvogn?
En fuld LED-belysningsinstallation på en modulvogn kræver typisk 500-1.500 watt samlet effekt. Brug minimum 6mm² kabeltværsnit til lygter på 100 watt. Installer separat sikringskredsløb og relæstyring for hvert belysningskredsløb. Arbejdslys skal altid kobles på separat kredsløb adskilt fra køre- og signallygter for at undgå overbelastning af køretøjets elsystem.
Hvad er forskellen på flood og spot LED arbejdslys til selvkørende aksler?
Flood-lygter giver et bredt lysspredningsfelt på 8.000-12.000 lumen og bruges bedst til lastflader og arbejdszoner. Spot-lygter leverer 10.000-15.000 lumen i en smal stråle og er optimale til koblingspunkter og akselnavle. Combo flood/spot lygter med 12.000-20.000 lumen er den mest alsidige løsning til front og hæk på selvkørende aksler.
Kilder og referencer
1. Vejdirektoratet - "Regler for særtransport og specialkøretøjer på danske veje – dispensationsvilkår og belysningskrav"
2. Færdselsstyrelsen - "Bekendtgørelse om køretøjers indretning og udstyr (BEK nr. 542) – krav til belysning på tunge køretøjer"
3. FN's Økonomiske Kommission for Europa (UNECE) - "ECE-regulativ R10: Elektromagnetisk kompatibilitet og belysningskrav for motorkøretøjer over 3.500 kg"
4. Rådet for Sikker Trafik - "Ulykker med tungt maskineri og specialtransport under lyssvage forhold på danske veje – risikoanalyse"
5. European Commission – DG MOVE - "Heavy Goods Vehicle Lighting Standards and Working Light Requirements under EU Framework Directive 2007/46/EC"
6. Dansk Transport og Logistik (DTL) - "Sikkerhedskrav og udstyrsstandarder for modulvogne og selvkørende aksler i Danmark – branchevejledning"
